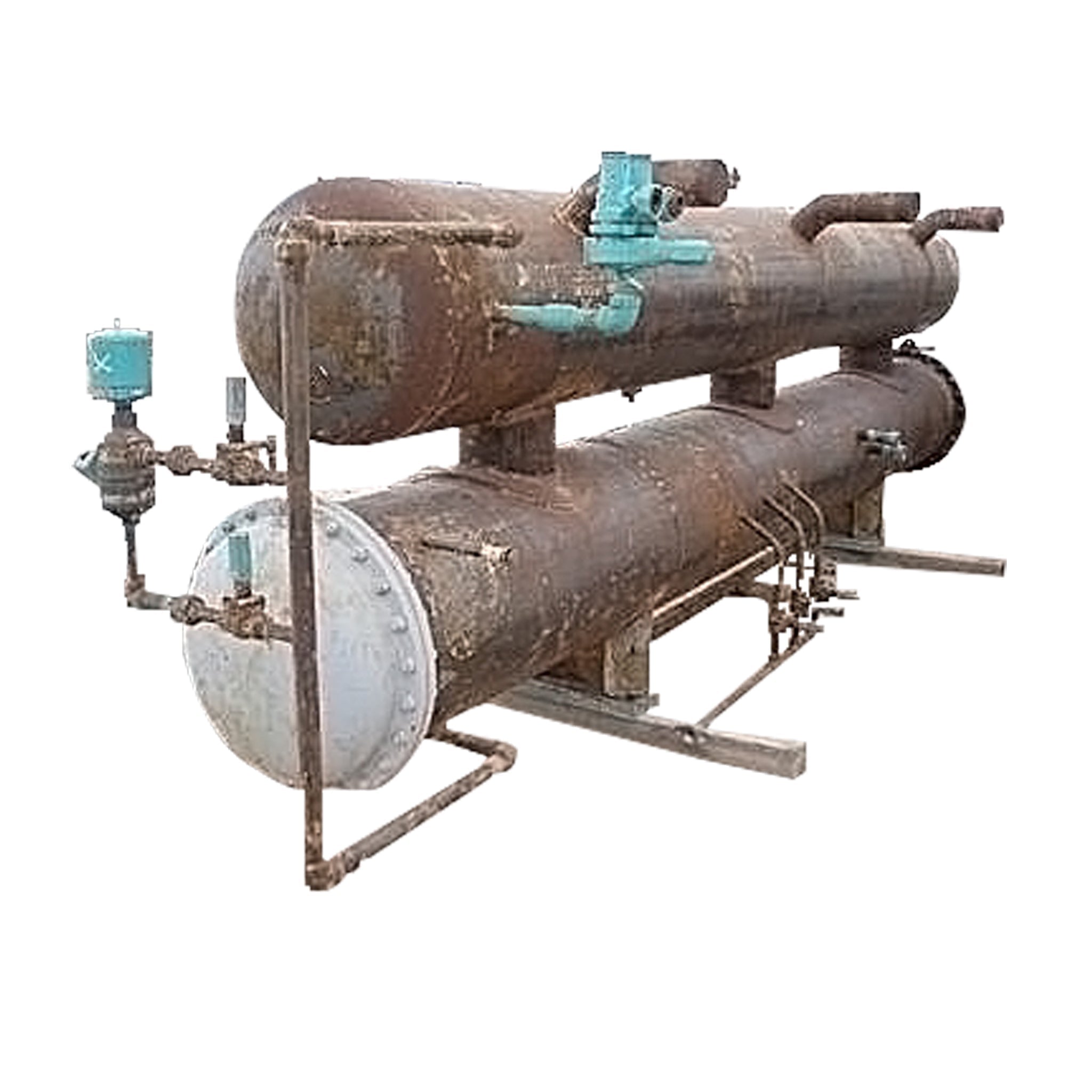

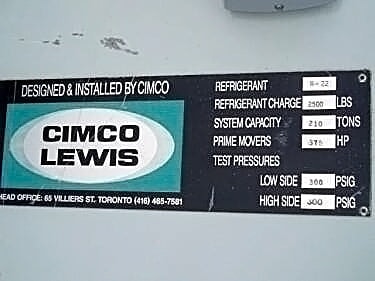

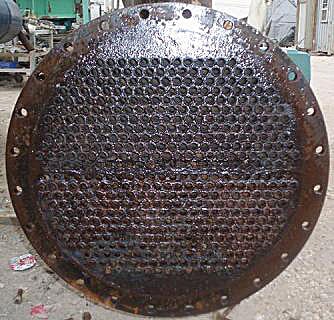

Intercambiador de calor de carcasa y tubos Cimco-Lewis

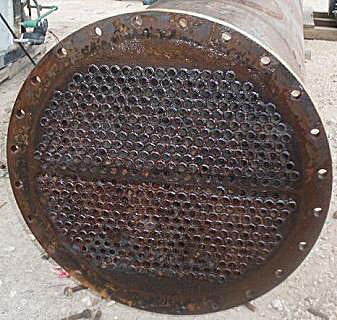

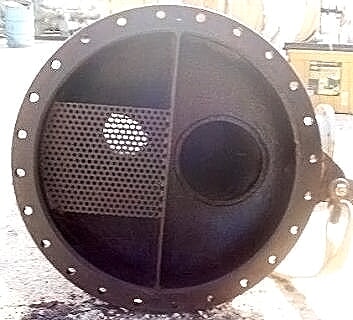

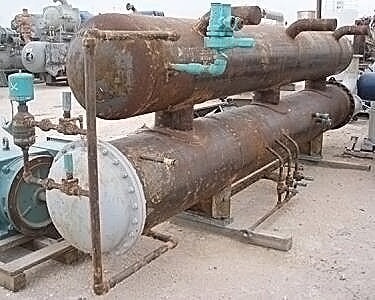

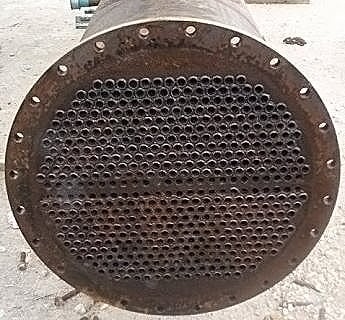

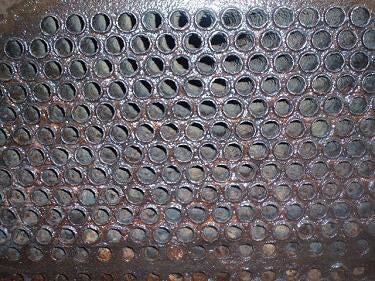

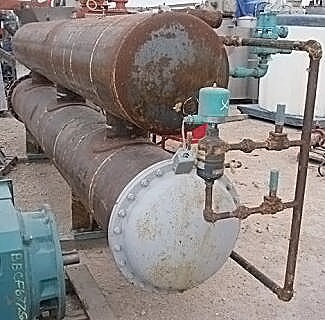

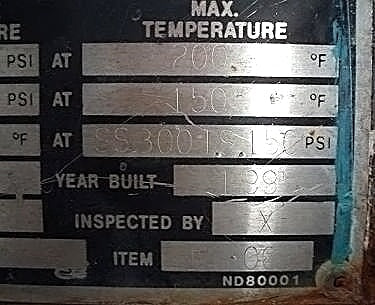

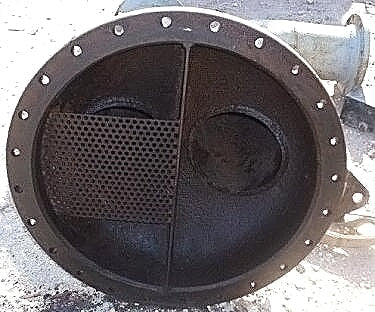

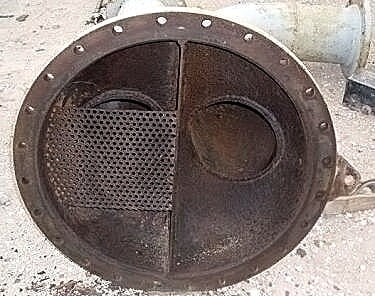

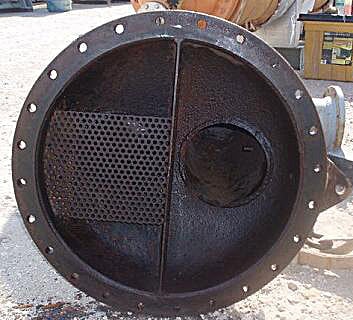

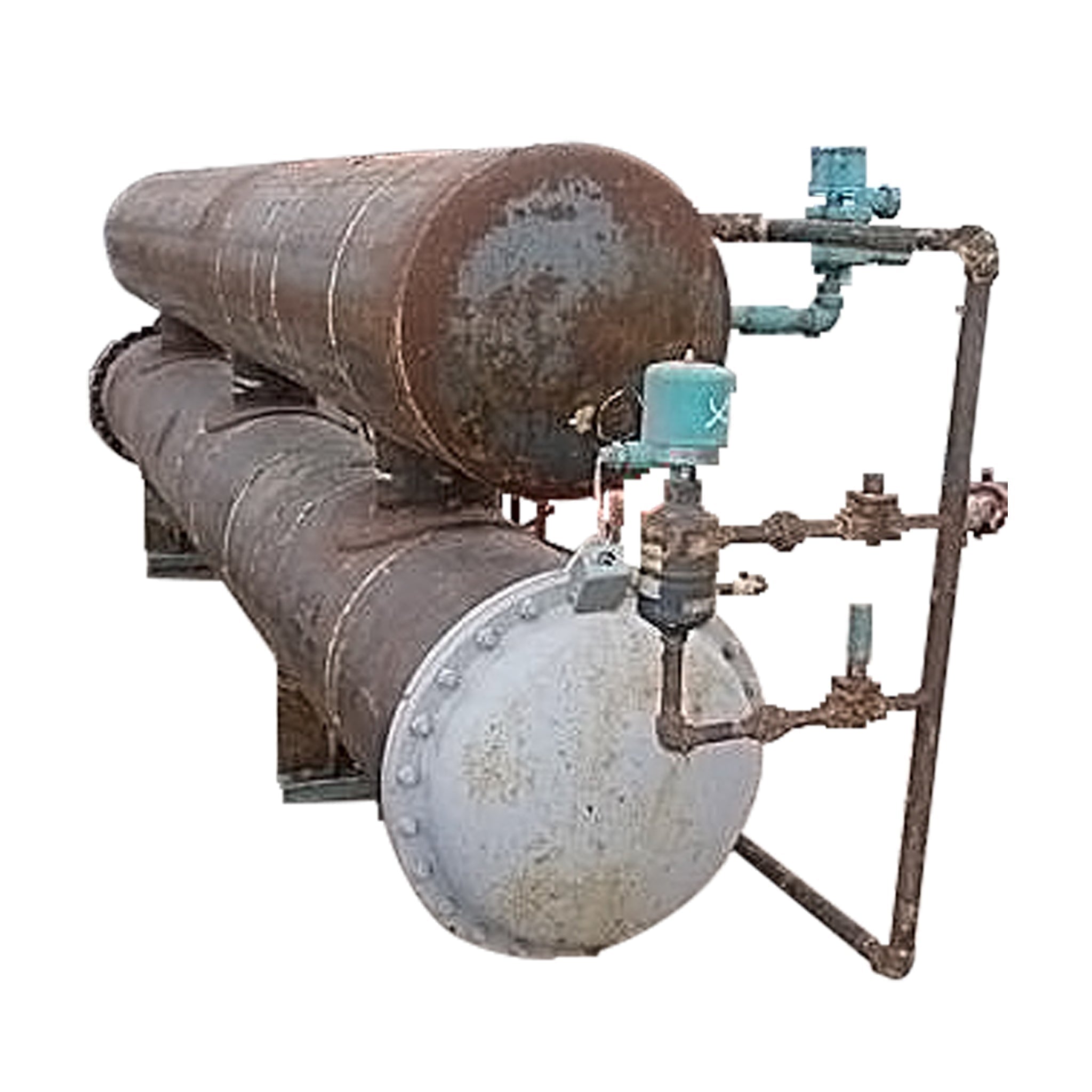

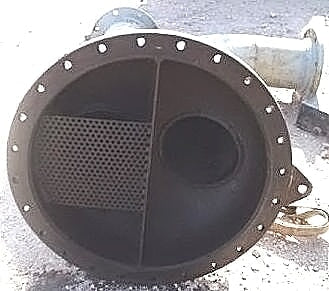

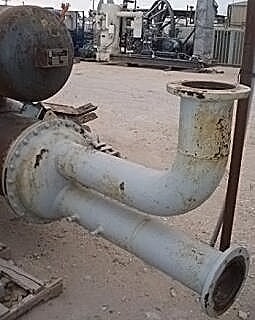

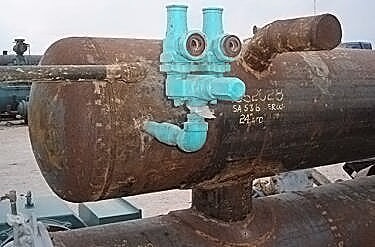

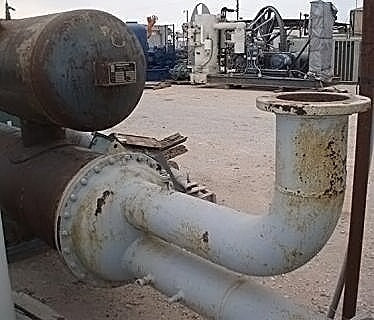

1995 Intercambiador de calor de carcasa y tubos Cimco-Lewis. S/N: 207810. Nat'l Bd: 930. Material del tubo: acero al carbono. Número de pasadas: 2. Número de tubos: 452. Dimensiones del tubo: 3/4 pulg. de diámetro. x 15 pies 11 pulgadas L. Superficie de transferencia de calor: aprox. 1,412 pies cuadrados. Volumen del tubo: 160 gal. MAWP del lado de la carcasa: 300 psi a 200 °F. MDMT del lado de la carcasa: -20 °F a 300 psi. MAWP del lado del tubo: 150 psi a 150 °F. MDMT del lado del tubo: -20°F a 150 psi. Tanque de compensación: 240 galones, dimensiones interiores de pared recta: 1 pie 8 pulgadas de diámetro. x 14 pies 10 pulgadas L. Entradas: (1) 3/4 pulgadas de diámetro. Puerto de alimentación de refrigerante, (1) 8 pulg. de diámetro. Puerto bridado ANSI de 150 lb (producto). Salidas: (2) 1 pulg. de diámetro. bisel con accesorios hexagonales (alivio de presión), (1) 3 pulg. de diámetro. puerto de drenaje de refrigerante, (3) 4 pulg. de diámetro. puertos de succión de refrigerante, (1) 8 pulg. de diámetro. Puerto bridado ANSI de 150 lb (producto). Dimensiones totales: 17 pies 9 pulgadas de largo x 3 pies 7 pulgadas de ancho x 5 pies 5 pulgadas de alto (ACN571).
